LE COURANT ALTERNATIF

Comme spécifié à la fin de la précédente leçon intitulée "Induction électromagnétique", nous allons à présent analyser un nouveau type de courant totalement différent de celui considéré jusqu'ici. Toutefois, vous connaissez certainement tous ce courant, du moins par le nom, puisqu'il s'agit du courant alternatif.

Nous avons toujours examiné des circuits parcourus par le courant fourni par une ou plusieurs piles, courant appelé courant continu parce qu'il possède toujours le même sens de circulation. Le courant circulant dans le circuit électrique de la figure 1-a est un courant continu.



Le courant parcourant ce circuit est toujours dirigé, selon le sens conventionnel, du pôle positif au pôle négatif de la pile : il entre dans la résistance par l'extrémité repérée à l'aide de la lettre A et sort par celle repérée à l'aide de lettre B. Dans un tel circuit, la tension engendrant le courant continu est appelé tension continue. Il existe par contre d'autres types de générateurs, lesquels délivrent un courant, qui, par ses caractéristiques est appelé courant alternatif.

Pour comprendre la différence entre ces deux types de courant, il est nécessaire tout d'abord de se référer à la figure 1-b. Celle-ci représente le même circuit électrique que la figure 1-a, à la différence près qu'il est alimenté par un générateur de courant alternatif dont nous pouvons noter au passage le symbole graphique.

Dans cette figure 1-b, les polarités du générateur de courant alternatif, indiquées par les signes «+» et «-» sont identiques aux polarités apparaissant dans le circuit de la figure 1-a. En conséquence, dans ces deux cas de figure, le courant circule dans le même sens traversant la résistance de A vers B.

Cependant, dans le cas d'un générateur alternatif, le courant ne circule dans un sens que durant un temps très bref, au bout duquel il s'inverse. Nous sommes alors en présence de la figure 1-c où les polarités du générateur sont inversées et où le courant traverse la résistance de B vers A. Même dans ce nouveau sens de circulation, le courant ne persiste que durant un temps très bref pour ensuite revenir dans le cas de la figure 1-b et ainsi de suite.

Nous pouvons dire que le courant change périodiquement son sens de circulation, autrement dit qu'il parcourt la résistance alternativement de A vers B et de B vers A durant des périodes de temps très brèves. de cette explication, nous comprenons l'origine de l'appellation du courant alternatif.

L'intensité d'un courant alternatif varie constamment, dans le cas de la figure 1-b elle augmente de zéro jusqu'à une valeur maximale déterminée par le générateur et la résistance, puis diminue pour revenir à zéro. A l'instant où l'intensité est nulle, le générateur inverse ses polarités, nous sommes dans le cas de la figure 1-c, l'intensité augmente à nouveau jusqu'au même maximum que précédemment et redescend ensuite à zéro. A cet instant, il se reproduit un changement de polarités et le cycle recommence.

Du moment que la résistance est fixe, les variations d'intensité du courant I ne peuvent être dues qu'à des variations analogues de la tension fournie par le générateur. Cette tension possède les mêmes caractéristiques que le courant qu'elle fournit et est appelée tension alternative.

Il existe donc bien deux types fondamentaux de courant électrique qui sont :

Le courant continu symbolisé par le sigle C.C. et le courant alternatif symbolisé par le sigle C.A.

Il est bon de se rappeler que le courant alternatif est beaucoup plus répandu que le courant continu, puisqu'il est utilisé dans l'industrie et dans les habitations. Le courant alternatif est produit au moyen de générateur appelés alternateurs et installés dans les centrales électriques.

1. 1. - PRODUCTION DU COURANT ALTERNATIF

Pour comprendre comment le courant alternatif peut périodiquement changer son sens de circulation et faire varier son intensité, il nous faut considérer le principe de fonctionnement d'un générateur de courant alternatif.

Le fonctionnement d'un tel générateur est fondé sur le phénomène de l'induction électromagnétique analysé dans la leçon théorique précédente. En effet, ce générateur comporte un circuit inducteur alimenté en courant continu pour produire le flux d'induction nécessaire, et un circuit induit dans lequel est précisément induit le courant alternatif désiré.

Figure 2 sont représentés de façon très simplifiée ces deux circuits.

Le circuit inducteur est formé de deux enroulements reliés en série et alimentés par une pile. Entre ces deux enroulements est disposé le circuit induit représenté figure 2 par une simple spire. Les extrémités de cette spire constituent les pôles du générateur et sont reliées à une résistance qui représente le circuit extérieur au générateur. Avec cette disposition, la spire du circuit induit est traversée par les lignes d'induction du flux produit par le circuit inducteur.

La variation du flux inducteur nécessaire à la création d'un courant induit dans la spire est obtenue dans notre cas par une rotation du circuit inducteur complet autour de la spire. Dans la figure 2, les flèches représentent le sens de rotation tandis que le point 0 matérialise le centre du mouvement. Il faut noter que la rotation a lieu à vitesse constante.

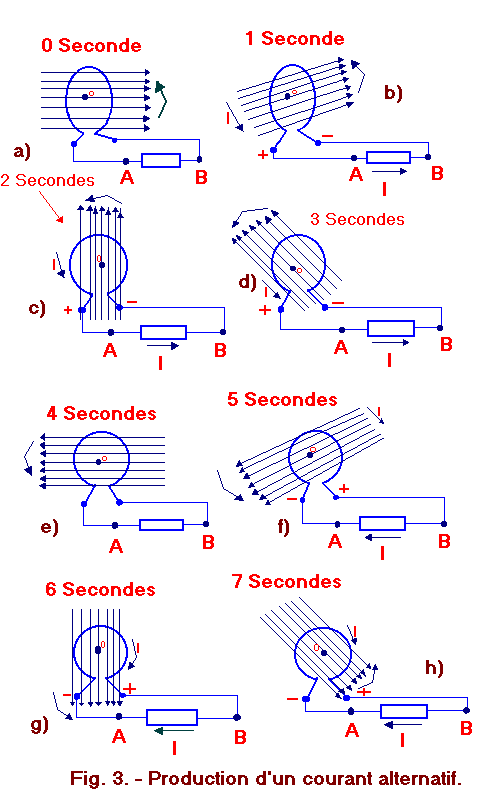

Figure 3 sont montrées huit positions différentes prises par le flux d'induction durant un tour complet du circuit inducteur (circuit qui n'est plus représenté dans le but de ne pas surcharger les figures).



Le circuit inducteur est supposé mettre huit secondes pour accomplir un tour complet et met donc une seconde pour passer d'une position à la suivante.

En suivant les exemples de la figure 3, nous voyons immédiatement pourquoi le générateur intervertit à un certain moment ses polarités et en conséquence inverse le sens de circulation de son courant.

Partons de la figure 3-a dans laquelle la spire est totalement traversée par le flux inducteur et considérons ce qui se produit durant la seconde pendant laquelle le flux se déplace pour atteindre la position de la figure 3-b. Durant cette seconde, le flux s'est déplacé d'un angle de 45° soit un huitième de tour dans le sens indiqué par la flèche. La conséquence de cette rotation est que, comme le montre la figure 3-b, la spire n'est plus traversée par la totalité du flux d'induction puisque certaines des lignes de ce flux sont extérieures à la spire.

A cause de la diminution du flux embrassé, il s'induit dans la spire un courant I dont le sens de circulation est tel, qu'il produit à son tour un flux d'induction dirigé dans le même sens que celui du flux inducteur et ceci selon la loi de LENZ. Nous connaissons donc le sens des lignes d'induction du flux induit dans la spire et en appliquant la règle du tire-bouchon, nous déduisons le sens de circulation du courant I dans la spire. Dans le circuit extérieur au générateur, autrement dit dans la résistance, le courant circule de A vers B. Puisque selon son sens conventionnel, le courant est dirigé du pôle positif du générateur à son pôle négatif, nous pouvons indiquer les polarités apparaissant aux bornes de la spire.

L'extrémité de la spire reliée au point A est de polarité positive tandis que celle reliée au point B est de polarité négative.

Continuant sa rotation, le flux embrassé par la spire diminue et s'annule complètement au bout de 2 secondes lorsqu'il atteint la position de la figure 3-c. Durant cette deuxième seconde, le flux inducteur a tourné d'un nouveau huitième de tour ce qui fait en tout un quart de tour par rapport à la figure 3-a soit un angle de 90°. A l'instant où le flux traversant la spire s'annule, le courant induit I circule encore dans le même sens que précédemment et ceci toujours pour produire un flux dirigé de la gauche vers la droite dans le but de contrecarrer l'annulation du flux embrassé par la spire. A partir de la position de la figure 3-c, le flux embrassé par la spire recommence à augmenter compte tenu de la rotation. Lorsque ce flux a accompli encore un huitième de tour durant la troisième seconde, il décrit depuis sa position de départ un angle de 135°. Un certain nombre des lignes d'induction de ce flux traverse à nouveau la spire. En raison de la rotation du flux, ses lignes d'induction sont à présent dirigées de la droite vers la gauche. Le flux inducteur augmente : le courant induit engendré dans la spire pour contrecarré cette augmentation doit produire un flux de sens opposé, donc dirigé de la gauche vers la droite.

Cette orientation est la même que dans le cas des figures 3-b et 3-c, en conséquence, le courant induit I circule toujours dans le même sens.

Le courant induit continue à circuler dans ce sens jusqu'à ce que 1 seconde plus tard, le flux inducteur atteigne la position de la figure 3-e ayant accompli un demi-tour (le flux est totalement embrassé par la spire). Sur cette figure, il n'est plus représenté de courant induit pour la raison que nous verrons plus tard. Une seconde après, le flux a encore tourné d'un huitième de tour et se trouve dans la position de la figure 3-f (angle de rotation de 225°). Le flux traversant la spire a de nouveau diminué et le courant induit I, pour contrecarré cette diminution, doit créer un flux d'induction dirigé dans le même sens que le flux inducteur, soit de la droite vers la gauche, et ceci, toujours selon la loi de LENZ.

(Pour en faciliter la compréhension de la figure 3 ci-dessus, nous le reportons la même figure ci-dessous).



Connaissant donc le sens des lignes d'induction du flux induit dans la spire et en appliquant la règle du tire-bouchon, nous déduisons le sens de circulation du courant I dans la spire.

Dans le circuit extérieur au générateur, autrement dit dans la résistance, le courant circule de B vers A. Puisque selon son sens conventionnel, le courant est dirigé du pôle positif du générateur à son pôle négatif, nous pouvons indiquer figure 3-f les nouvelles polarités apparaissant aux bornes de la spire.

L'extrémité de la spire reliée au point A est de polarité négative tandis que celle reliée au point B est de polarité positive.

Nous voyons donc qu'en correspondance de l'inversion du sens de circulation du courant, les polarités du générateur s'inversent également.

Le sens du courant induit s'inverse dès que le flux à dépassé la position de la figure 3-e et continue à circuler dans ce nouveau sens jusqu'à ce que le flux, après avoir passé les positions des figures 3-g (angle de 170°) et 3-h (angle de 325°) revienne à sa position initiale qui est celle de la figure 3-a ayant ainsi accompli un tour complet (360°).

Lorsque le flux atteint cette position, le sens du courant induit s'inverse de nouveau et le cycle recommence si, bien sûr, le mouvement rotatif appliqué au circuit inducteur est maintenu. En conclusion, nous pouvons dire que le courant circule dans un sens pendant un demi-tour du flux d'induction et en sens contraire durant le demi-tour suivant, cette inversion de sens s'effectue lorsque les lignes d'induction du flux inducteur sont horizontales, cas des figures 3-a et 3-e.

Puisque tout courant résulte d'un déplacement d'électrons, son inversion se matérialise donc par une inversion du sens de déplacement des électrons qui le constituent. Pour que ceci se produise, les électrons doivent d'abord stopper leur mouvement dans un sens avant de repartir dans l'autre. Il existe donc un instant durant lequel les électrons sont immobiles.

Cette immobilité des électrons se traduit par l'absence du courant I dans les figures 3-a et 3-e. Dans ces deux figures, l'intensité du courant I traversant la résistance est nulle.

2. 1. - REPRÉSENTATION GRAPHIQUE DU COURANT ALTERNATIF

Essayons de déterminer l'allure du courant alternatif pour une rotation complète du flux d'induction. Nous savons déjà qu'au temps t = 0s et qu'au temps t = 4s sont intensité est nulle, il nous reste à trouver les différentes intensités prises par le courant entre ces deux temps.

Observons à ce propos la figure 3, le courant est nul lorsque les lignes du flux d'induction sont horizontales (figures 3-a et 3-e), alors qu'il circule dans tous les autres cas. D'autre part, de ce que nous savons sur la loi de LENZ, nous pouvons dire que l'intensité I du courant induit est maximale lorsque le flux embrassé par la spire est nul (cas des figures 3-c et 3-g).

De ces quatre positions connues, nous déduisons que l'intensité I du courant induit est fonction de l'angle formé entre les lignes du flux inducteur et l'horizontale.

Si nous symbolisons l'ensemble des lignes d'induction du flux par un vecteur (portion de droite orientée possédant une origine et une extrémité et dont la longueur est fonction de l'intensité de la force qu'il représente), ceci nous permet d'élaborer les différents cas de la figure 4.

L'origine du vecteur est le point 0 situé au centre de la spire. Faisons maintenant tourner le vecteur autour du point 0.

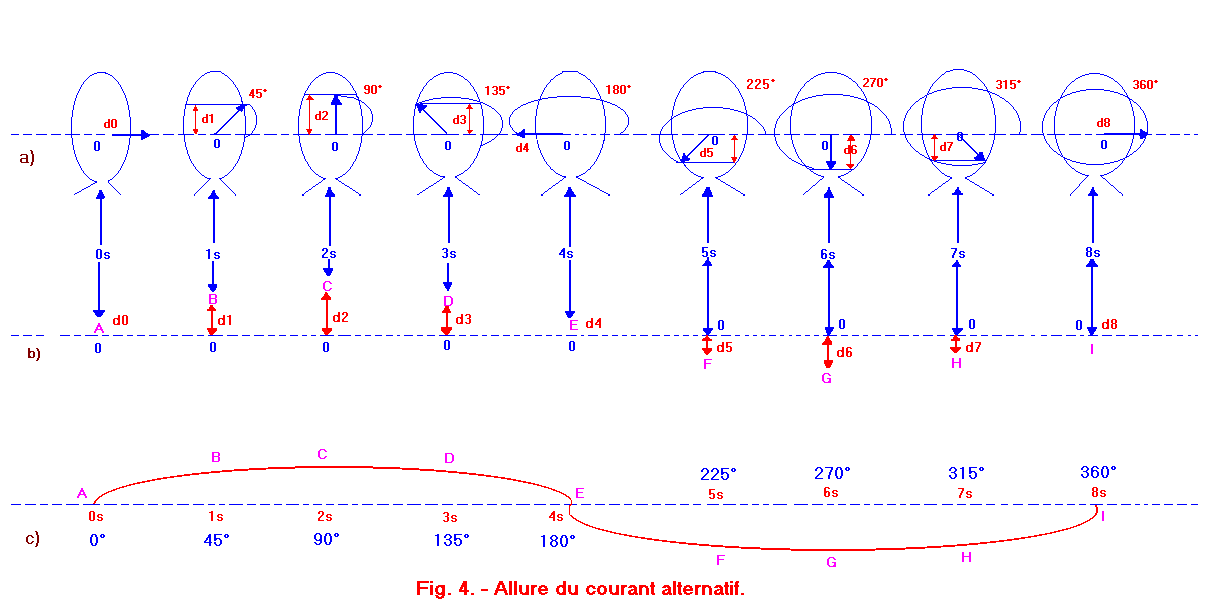

Les neuf cas de la figure 4-a déterminent neuf positions du vecteur par rapport à l'horizontal. En abaissant l'extrémité du vecteur sur un axe perpendiculaire à l'horizontal et passant par le point 0, nous obtenons neuf segments de droite d0 à d8 (dessinés en rouge sur la figure 4-a) dont la longueur est fonction de l'angle formé entre le flux d'induction et l'horizontale.

Ces neuf segments sont reportés seuls sur la figure 4-b et leurs extrémités respectives sont indiquées par les points A, B, C, D, E, F, G, H et I.

Lorsque le vecteur est horizontal, le segment de droite qu'il détermine est nul, ceci est le cas des segments OA (d0), OE (d4) et OI (d8). Figure 4-b, les points A, E et I sont confondus avec l'horizontale.

Lorsque le vecteur est perpendiculaire à l'horizontale, le segment de droite qu'il détermine est maximal et correspond à la longueur du vecteur, ceci est le cas des segments OC (d2) et OG (d6).

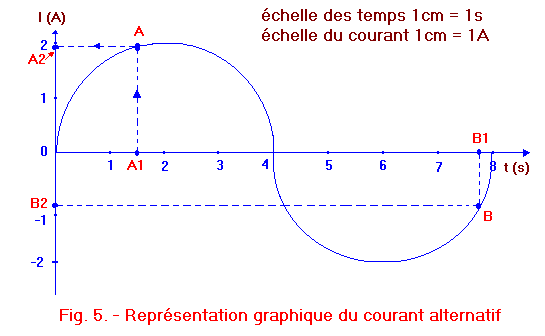

En fonction de ces données, déterminons l'allure du courant alternatif.

• au temps t = 0s, le point A est confondu avec le point 0 (d0) : l'intensité du courant induit est nulle.
• de t = 0s à t = 2s, le courant induit augmente et son intensité est maximale à t = 2s : le segment de droite OC (d2) est également maximal. Entre ces deux positions, le vecteur détermine au temps t = 1s le segment de droite OB (d1).
• de t = 2s à t = 4s, le courant induit décroît et son intensité est nulle à t = 4s : le point E est confondu avec le point O (d4). Entre ces deux positions, plaçons au temps t = 3s le point D correspondant au segment OD (d3).
• à t = 4s, le courant inverse son sens de circulation.
• de t = 4s à t = 6s, le courant induit augmente de nouveau et son intensité atteint un deuxième maximum à t = 6s. Le segment de droite OG (d6) est maximal. Entre ces deux positions, plaçons au temps t = 5s le point F, déterminé par le segment OF (d5).
• de t = 6s à t = 8s, le courant décroît et son intensité s'annule à t = 8s : le point I est confondu avec le point O (d8).
• à t = 8s, le sens du courant s'inverse à nouveau et un second cycle commence.

Les neuf points A, B, C,... que nous venons de déterminer et qui sont matérialisés sur la figure 4-b indiquent seulement la valeur de l'intensité du courant prise à chaque seconde, mais rien n'indique la valeur prise par celle-ci à chaque instant.

Pour obtenir le résultat désiré, il suffit de relier entre eux les neuf points connus en tenant compte du fait qu'entre chacun de ces points le courant ne varie pas de façon linéaire. Les points ainsi réunis donnent la courbe représentée figure 4-c. Une courbe de cette allure porte le nom de sinusoïde et nous dirons que le courant alternatif a une allure sinusoïdale.

La sinusoïde, pouvant servir à indiquer à tout instant l'intensité prise par un courant alternatif, est donc utilisée pour la représentation graphique des courants alternatifs sinusoïdaux dont un exemple est illustré figure 5.



La droite horizontale pointillée de la figure 4-c est remplacée par une droite en trait continu où sont reportées les secondes. Cette droite constitue l'échelle des temps sur laquelle un centimètre correspond à un temps d'une seconde. Cette droite est symbolisée par le sigle t (s) située à son extrémité droite. Le fait de lire le temps sur une droite ne doit pas vous paraître étrange surtout lorsque l'on sait que nous lisons sur un cercle l'heure indiquée par une horloge ou par une montre.

Puisque l'intensité du courant est matérialisée par la distance entre chaque point de la sinusoïde et la droite horizontale, il est très utile de noter les valeurs de cette intensité sur une droite verticale perpendiculaire à l'échelle des temps. Cette droite constitue l'échelle des courants sur laquelle un centimètre correspond à un ampère. Cette droite est symbolisée par le sigle I (A) situé à son extrémité supérieure. Notons que les deux droites s'interceptent au point O de la figure 5. Ce point constitue l'origine de l'échelle des temps, mais par celle de l'échelle des courants car sur celle-ci apparaissent des chiffres précédés d'un signe «-», ce qui ne doit pas vous étonner vu que le courant alternatif circule dans deux sens différents.

Les deux droites perpendiculaires sont également appelées axes et constituent avec la sinusoïde un diagramme cartésien. Figure 5 sont reportés deux exemples d'utilisation de ce diagramme.

Le premier exemple nous permet de déterminer l'intensité du courant après 1,5 secondes. Pour ceci reportons sur l'axe des temps le point A1, 1,5 cm après le point O (1 cm = 1s). De ce point A1, élevons la perpendiculaire, celle-ci intercepte la sinusoïde au point A. La distance qui sépare les points A1 et A représente l'intensité que nous voulons connaître. Cette intensité peut se lire sur l'axe des courants en traçant du point A une horizontale qui intercepte l'axe des courants au point A2. Sachant que sur cet axe 1 cm = 1A, il suffit de mesurer la distance OA2 et de convertir le résultat en ampère. Nous trouvons dans ce cas 1,9 cm donc nous pouvons dire qu'au bout de 1,5 seconde l'intensité de I est de 1,9 A.

La même procédure peut être adoptée pour notre second exemple, dans lequel nous désirons connaître l'intensité du courant après 7,8 s. La différence avec le cas précédent est que le point B, obtenu sur la sinusoïde, détermine un point B2 situé sur l'axe des courants au-dessous du point O. Puisque la distance OB2 est de 0,7 cm, l'intensité du courant est de - 0,7 A ; le signe «-» précise que ce courant circule en sens contraire par rapport au courant considéré dans l'exemple précédent.

Maintenant que nous savons représenter un courant alternatif, analysons ses caractéristiques.

2. 2. - PÉRIODE ET FRÉQUENCE DU COURANT ALTERNATIF

Jusqu'à présent, nous avons considéré que le flux d'induction n'effectuait qu'une seule rotation engendrant un courant dont l'allure est représentée figure 5.

Si le flux d'induction continue sa rotation et accomplit d'autres tours, chacun dans un temps identique, il engendrera à chaque tour un courant d'allure identique à celui de la figure 5. Un tour complet du flux détermine un cycle du courant alternatif.

Le courant alternatif est une suite de cycles tous égaux entre eux ; ayant terminé un cycle, il en débute un suivant identique et cette succession donne la courbe représentée figure 6-a.

Du moment que tous les cycles sont identiques lorsque nous représentons graphiquement un courant alternatif, nous n'en dessinerons qu'un seul comme cela a été fait figure 5.

Pour faciliter nos explications précédentes, nous avions émis l'hypothèse que le flux d'induction effectuait une rotation complète en 8 secondes mais généralement, en pratique, celui-ci tourne beaucoup plus vite ; pour se rapprocher de la réalité, nous avons dans la figure 6-a choisi un temps de rotation de 1 seconde.

Pour permettre une analyse correcte d'un cycle complet, il nous a fallu changer d'échelle et figure 6-a, 1 cm de l'échelle des temps correspond, non plus à 1 seconde, mais à 0,25 s. Par contre, nous avons conservé la même échelle pour le courant, soit 1 cm pour 1 A.

De la comparaison des figures 5 et 6-a, il ressort que pour accomplir dans les deux cas un cycle identique, le courant de la figure 6-a met 1 seconde tandis qu'il en met 8 secondes dans la figure 5.



Nous venons d'établir ici une seconde caractéristique du courant alternatif, car pour que deux courants alternatifs soient égaux, il ne suffit pas qu'ils prennent les mêmes valeurs d'intensité, mais il faut que ces valeurs soient égales à chaque instant, autrement dit qu'ils effectuent un cycle complet dans le même temps.

On appelle période (symbole T) le temps mis par le courant alternatif pour accomplir un cycle complet. L'unité de la période est donc la seconde (symbole s).

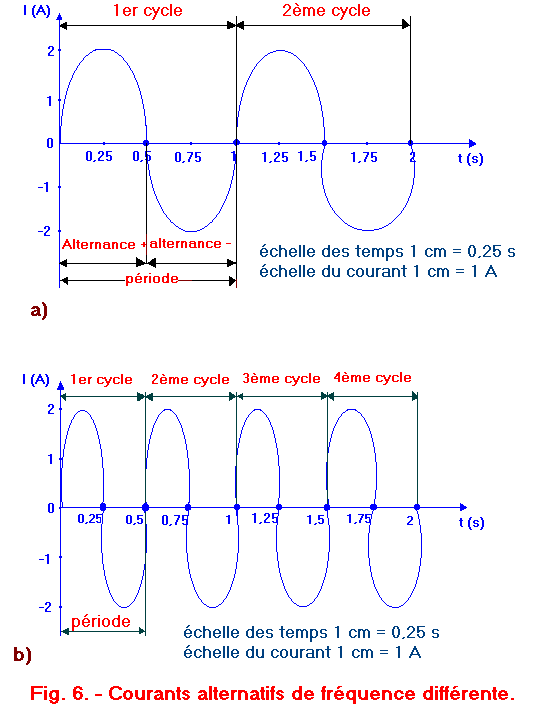

Figure 6-a, la période du courant alternatif représentée est de 1s ; dans cette même figure, nous constatons que la période se divise en deux parties égales appelées alternance positive et alternance négative. Les deux alternances doivent leur nom aux valeurs des courants qu'elles déterminent sur l'échelle du courant (nombres positifs pour l'alternance positive et nombres négatifs pour l'alternance négative).

Le fait de diviser une période en deux alternances ne paraît pas évident. Toutefois, ceci devient une nécessité lorsque l'on sait que le courant circule dans un sens pendant l'alternance positive et dans le sens contraire durant l'alternance négative et que, comme nous le verrons dans les prochaines leçons, certains composants électroniques réagissent différemment selon le sens du courant qui les traverse.

Examinons maintenant le courant alternatif de la figure 6-b dont la période est de 0,5 s.

Si nous le comparons au courant de la figure 6-a, nous notons qu'il accomplit deux cycles pendant que celui de la figure 6-b n'en accomplit qu'un seul. De ceci, nous déduisons que pour un temps donné, plus la période est petite plus le nombre de cycles est grand.

Un courant alternatif peut aussi caractérisé par le nombre de cycles qu'il effectue en une seconde. On appelle fréquence (symbole F) le nombre de cycles accomplis par un courant alternatif en une seconde.

La fréquence F se mesure en cycles par seconde, unité à laquelle il est donné le nom de hertz (symbole Hz) en hommage au physicien allemand Heinrich HERTZ (1857-1894) dont les expériences mirent en évidence la propagation des ondes électromagnétiques.

Le courant de la figure 6-a possède une fréquence de 1 Hz puisqu'il accomplit 1 cycle en une seconde, tandis que celui de la figure 6-b possède une fréquence de 2 Hz vu que dans la même seconde il accomplit 2 cycles.

Le courant alternatif que nous utilisons dans les habitations à des fins domestiques possède une fréquence de 50 Hz, ce qui signifie qu'il accomplit 50 cycles en 1 seconde.

Dans certains appareils particuliers (comme les récepteurs radio ou les téléviseurs), il existe des courants qui accomplissent des milliers voire des millions de cycles par seconde, d'où la nécessité d'utiliser pour quantifier la fréquence non plus le hertz mais le kilohertz (symbole kHz) qui vaut 1 000 Hz ou le mégahertz (symbole MHz) égal à 1 000 000 Hz. Bien évidemment, des courants de fréquence aussi élevée ne s'obtiennent plus de la manière décrite jusqu'alors, c'est-à-dire en faisant tourner un flux d'induction : il n'est en effet pas possible de faire accomplir à un circuit inducteur des milliers ou des millions de tours par seconde. Pour la production de ces courants dits haute-fréquence (HF), nous aurons recours à des circuits particuliers : les oscillateurs électroniques.

Comme nous venons de le voir, la période et la fréquence sont intimement liées entre elles. Cette union est scellée par la relation suivante :

De cette relation, nous voyons que la période et la fréquence sont deux grandeurs inversement proportionnelles.

Appliquons cette formule pour calculer la période du courant alternatif du secteur :

Nous savons maintenant que le courant alternatif du secteur met 20 ms pour accomplir un cycle complet. De même, si nous connaissons la période T d'un courant alternatif, par exemple 10 µs, en appliquant la relation sous sa forme F = 1 / T nous déduisons que ce courant possède une fréquence de 100 kHz.

Il existe un troisième paramètre caractérisant le courant alternatif : il s'agit de sa pulsation (symbole se lit oméga) et qui s'exprime en radians par seconde (rd / s). La pulsation s'obtient à l'aide de la relation :



La pulsation caractérise la vitesse de rotation du vecteur symbolisant le flux inducteur dans la figure 4-a. Cette grandeur, comme vous le verrez dans de prochaines leçons, est principalement nécessaire pour les calculs relatifs à des circuits électriques alimentés par une tension alternative.

2. 3. - VALEUR DU COURANT ALTERNATIF

Pour représenter un courant alternatif, il faut indiquer sa fréquence et l'allure de la sinusoïde qui donne à chaque instant l'intensité du courant.

Nous observons cependant que l'intensité du courant varie constamment et nous ne savons quelle valeur choisir pour caractériser avec précision cette intensité : si nous considérons le courant alternatif représenté figure 7, la logique dicterait d'opter, pour la valeur maximale atteinte par le courant durant une période.

Cette valeur est atteinte deux fois par le courant : une première fois au milieu de l'alternance positive et une deuxième fois au milieu de l'alternance négative. Ces deux valeurs sont respectivement appelées IM et - IM. Cette valeur prise par le courant est appelée valeur maximale du courant alternatif.

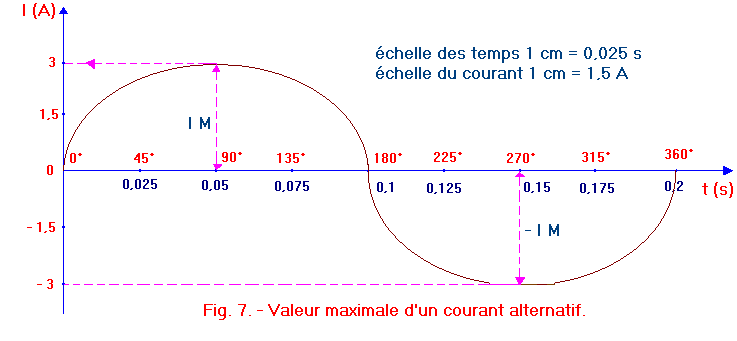

Le diagramme cartésien de la figure 7 donne immédiatement la valeur IM du courant représenté qui est de 3 A. D'autre part, ce même diagramme nous permet de déterminer la fréquence de ce courant :

Le courant alternatif de la figure 7 se caractérise par les deux paramètres suivants :

Toutefois, nous pouvons déterminer à chaque instant la valeur du courant en fonction de l'angle de rotation du flux inducteur. En effet, une fonction sinusoïdale a pour équation y = ax dans laquelle x = sin (se lit sinus phi).

Pour le cas qui nous intéresse, est l'angle décrit par le flux inducteur et l'horizontale (figure 4-a) tandis que (a) est la valeur IM du courant et que (y) donne la valeur instantanée (i) du courant à l'angle considéré.

Nous pouvons écrire : i = IM sin

A l'aide des figures 4-a et 7, appliquons cette équation pour déterminer certaines valeurs du courant.

= 0°, sinus 0° = 0. Le courant i est donc nul, nous sommes au début du cycle.

= 90°, le flux a accompli un quart de tour, sin 90° = + 1 ------) i = IM = 3 A.

= 180°, le flux a accompli un demi-tour, sin 180° = sin 0° = 0. Le courant est nul.

= 270°, le flux a accompli trois quarts de tour. sin 270° = - 1 ---------) i = - IM = - 3 A.

= 360°, le flux a accompli un tour complet. sin 360° = sin 0° = 0. Le courant est nul.

La valeur du sinus d'un angle est donnée par une table appelée table trigonométrique. Celle-ci donne le sinus d'un angle quelque soit sa valeur, et nous pouvons donc connaître la valeur du courant quelle que soit la position du flux par rapport à l'horizontale.

Etant donné que la valeur maximale du courant est atteinte deux fois par celui-ci, nous comprenons donc que cette valeur n'est peut-être pas très adaptée pour caractériser un courant alternatif, ne serait-ce que pour déterminer l'effet thermique produit par un tel type de courant. Cet effet du courant est indépendant de son sens de circulation : effectivement, pour qu'il y ait production de chaleur, il suffit qu'un courant traverse une résistance et peu importe qu'il circule dans un sens ou dans l'autre. La production de chaleur est la même pour chacune des deux alternances.

Pour évaluer l'effet thermique du courant, nous pouvons nous référer à une période entière. Nous pouvons appliquer alors la formule w = R x I² x t dans laquelle t = T. Alors qu'il nous est facile de connaître R et T, nous ne savons quelle valeur de I choisir vu que celui-ci change constamment et en conséquence la valeur dégagée à chaque instant. Il faut donc faire intervenir une nouvelle caractéristique du courant alternatif qui est son intensité efficace symbolisée par le sigle Ieff.

L'intensité efficace d'un courant alternatif se traduit de la façon suivante :

C'est l'intensité d'un courant continu qui produirait dans la même résistance, la même quantité de chaleur que ce courant alternatif.

NOTE :

Compte tenu de cette définition, l'intensité efficace peut, selon le système international de mesure S.I., être symbolisée par la simple lettre I.

Il existe une relation entre l'intensité efficace et l'intensité maximale d'un courant sinusoïdal.

Cette relation correspond au rapport :

NOTE :

La démonstration de cette relation faisant appel à des connaissances mathématiques sortant de notre programme, nous n'en parlerons donc pas. Outre la valeur maximale et la valeur efficace d'un courant alternatif, il existe aussi sa valeur moyenne (symbole Imoy) qui se définit ainsi :

L'intensité moyenne d'un courant alternatif est l'intensité du courant continu qui transporterait pendant l'intervalle de temps considéré (une période) la même quantité d'énergie.

Dans le cas d'un courant alternatif sinusoïdal, la valeur moyenne d'une alternance est donnée par la relation :



Si nous calculons la valeur moyenne pour un période complète, nous trouvons une valeur nulle.

Pour expliquer ceci succinctement, il suffit de penser que les électrons, lors de l'alternance positive, se déplacent dans un sens, et que lors de l'alternance négative ces mêmes électrons refont le même chemin dans l'autre sens et reviennent à leur point de départ ; donc la quantité d'énergie fournie par le générateur est nulle (mais pas celle nécessaire à son fonctionnement, qui elle, est bien réelle).

Le type de courant que nous avons choisi pour nos explications est un courant alternatif de valeur moyenne nulle comme celui délivré par le secteur, mais comme vous le verrez par la suite il existe des courants alternatifs de valeur moyenne non nulle d'où la nécessité d'avoir introduit cette notion.

Tout au long de cette leçon, nous avons vu comment représenter graphiquement un courant alternatif et comment à partir de ce graphique il nous est possible de déterminer toutes les caractéristiques d'un tel courant.

Les grandeurs relatives au courant alternatif sinusoïdal sont regroupées dans le tableau de la figure 8.
